Nelle officine di produzione con gas volatili infiammabili ed esplosivi come quelle dei settori chimico, farmaceutico, delle batterie al litio, degli inchiostri e dei rivestimenti, i normali refrigeratori d'acqua comportano gravi rischi potenziali per la sicurezza. I refrigeratori antideflagranti raffreddati ad acqua sono apparecchiature di refrigerazione speciali progettate specificamente per condizioni di lavoro pericolose.
I motori e le scatole di controllo elettriche dei normali refrigeratori raffreddati ad acqua soddisfano solo gli standard di base contro la polvere e l'impermeabilità. Le scintille elettriche generate durante l'avvio, lo spegnimento o i guasti di cortocircuito dell'apparecchiatura possono facilmente accendere vapori infiammabili come acetone, alcol ed elettroliti nelle officine. Al contrario, tutti i componenti elettrici sotto tensione dei refrigeratori raffreddati ad acqua antideflagranti subiscono modifiche di tenuta ignifuga.

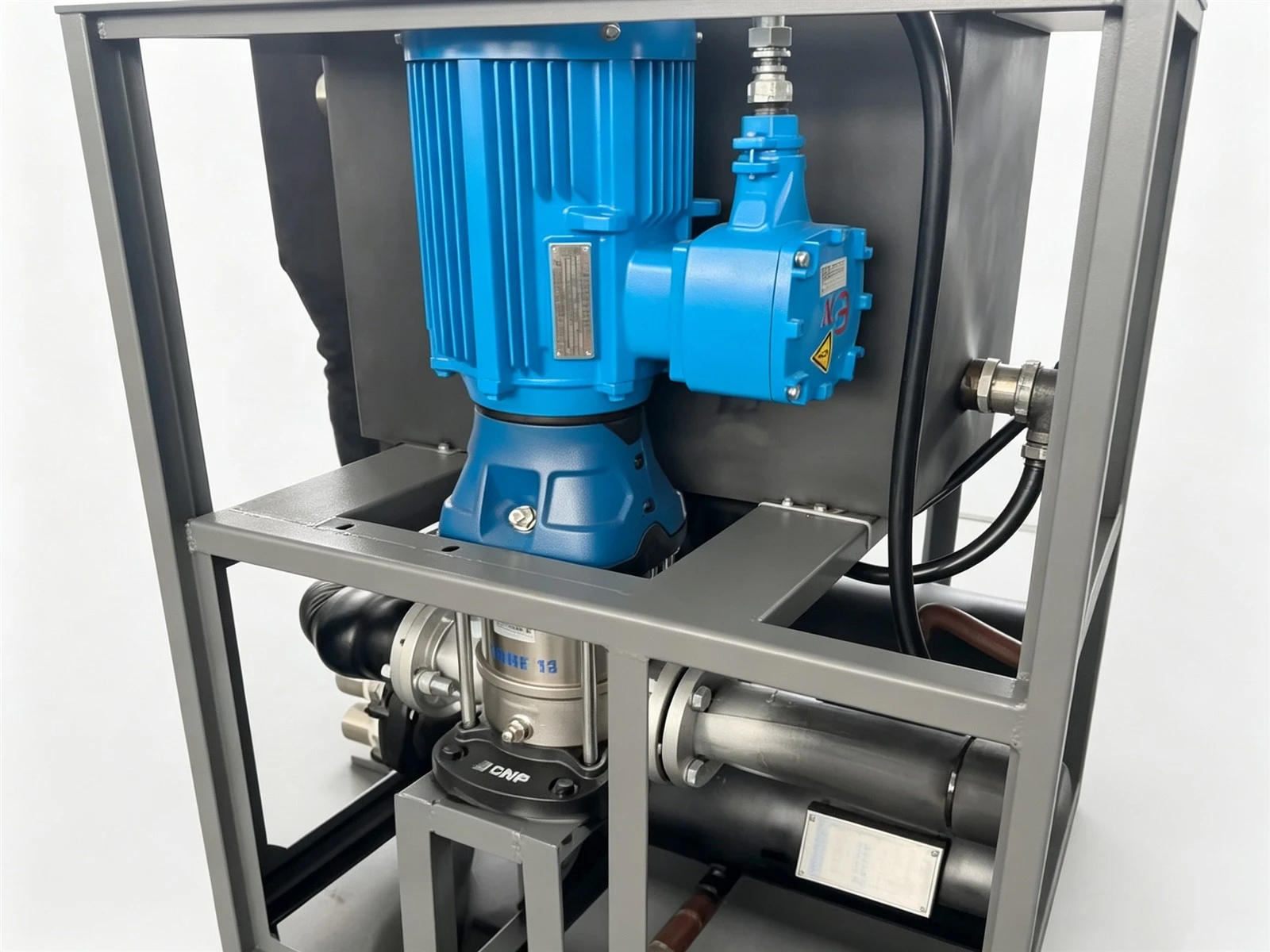

Motore del set pompa antideflagrante
La pompa di circolazione dell'acqua e la pompa dell'olio lubrificante dell'apparecchiatura sono dotate di motori antideflagranti blu ignifughi addensati. Il guscio è sottoposto a sigillatura e rettifica di precisione, che possono impedire la fuoriuscita di scintille e alte temperature generate all'interno. I giunti di tenuta antideflagranti sono installati sulle uscite dei cavi dei motori e delle pompe dell'olio per evitare che gas infiammabili penetrino nei motori lungo i cavi. Sebbene la struttura idraulica della pompa di circolazione dell'acqua inferiore sia identica a quella delle normali pompe dell'acqua, anche il suo motore di azionamento deve essere a prova di esplosione per eliminare le fonti di ignizione nella fonte di alimentazione.
Armadio di controllo elettrico antideflagrante Ex
L'armadio è contrassegnato da una distinta etichetta antideflagrante "Ex" e funge da unità di controllo principale dell'apparecchiatura completa. È realizzato con piastre di acciaio ispessite e la superficie di giunzione della porta dell'armadio funge da superficie di tenuta ignifuga. Anche se i cortocircuiti provocano scintille dai contattori o dai cavi all'interno dell'armadio, le onde d'urto e gli archi elettrici saranno contenuti all'interno del corpo dell'armadio. Il touch screen e i pulsanti operativi adottano un trattamento antideflagrante sigillato a doppio strato e i pressacavi sigillanti antideflagranti sono installati sulle porte di ingresso e uscita dei cavi. Sull'armadio è apposta una targa formale con qualifica antideflagrante, mentre i normali quadri elettrici per refrigeratori d'acqua non sono dotati di strutture antideflagranti o certificazioni di conformità. Tutti gli interruttori automatici interni, i relè e i moduli di controllo della temperatura sono componenti antideflagranti dedicati.

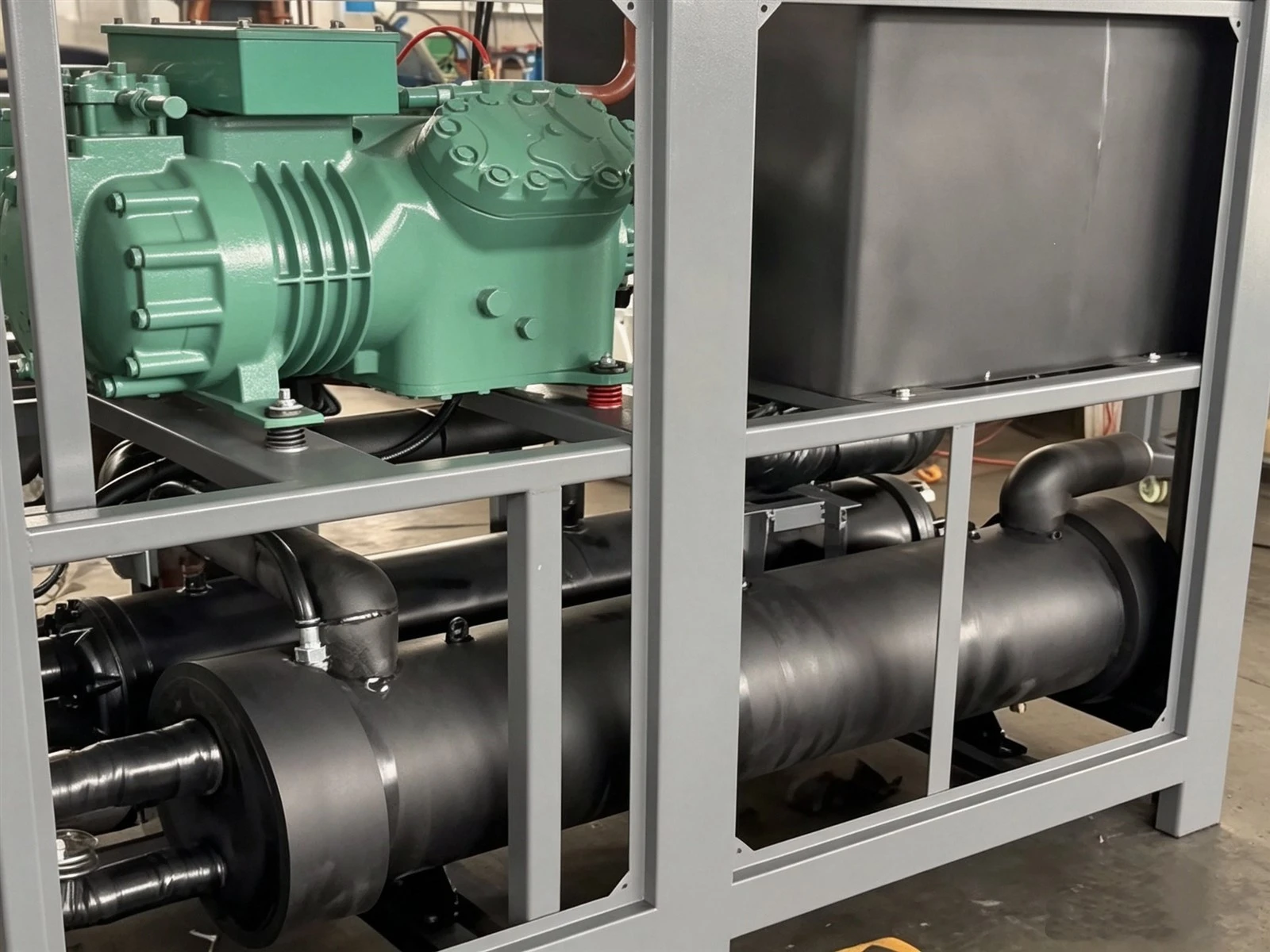

Aggiornamento a prova di esplosione dei componenti principali dell'unità principale di refrigerazione
L'unità adotta un condensatore a fascio tubiero dedicato al raffreddamento ad acqua e un compressore semiermetico a pistoni. Il suo principio di scambio termico è coerente con quello delle normali unità raffreddate ad acqua, ma per i componenti principali è implementato un adattamento antideflagrante:
Il compressore è dotato di camera di cablaggio indipendente antideflagrante per isolare gli archi elettrici generati quando il motore è energizzato; tutte le sonde di monitoraggio della temperatura e della pressione vengono sostituite con trasmettitori antideflagranti e le bobine delle elettrovalvole vengono dotate di custodie antideflagranti; le tubazioni sono avvolte con strati di isolamento termico ignifugo per evitare che i mezzi combustibili entrino in contatto con tubazioni ad alta temperatura. Nel frattempo, per le flange delle tubazioni vengono utilizzate guarnizioni di tenuta metalliche per ridurre notevolmente il rischio di perdite di refrigerante e liquido di raffreddamento secondario.
